前言

上一篇文章講到，隨著不同晶圓材料切割要求的提高，生產廠越來越追求刀片與劃片工藝的雙重優化。本文將對照劃片機參數界面，對劃片工藝每個設置進行說明，幫助行業新手快速了解劃切工藝操作流程。

晶圓切割類型

半導體是導電性介于導體和絕緣體中間的一類物質。與導體和絕緣體相比，半導體材料的發現是最晚的，直到20世紀30年代，當材料的提純技術改進以后，半導體的存在才真正被學術界認可。

半導體產品主要四種：集成電路，光電器件，分立器件，傳感器，由于集成電路又占了市場80%以上的份額，因此通常將半導體和集成電路等同。

集成電路主要分為四大類：微處理器，存儲器，邏輯器件，模擬器件，通常統稱為芯片(IC)。

目前市面主流芯片尺寸多是8inch、12inch，也有少量的2inch、4inch、6inch產品。

根據客戶不同需要，晶圓片通常都會(huì )規劃有不同規格大小的DIE，它們之間都留有足夠的切割道，此間隙稱為劃片街區。將每一顆具有獨立性能的DIE分離出來的過程叫做劃片或切割。

隨著工業技術的不斷發展提升，衍生出多種晶圓劃片工藝：

1、機械式金剛石刀片切割。

這是當前主流的劃片技術，技術成熟穩定，適用于市面上75%以上的晶圓切割。

2、水切割。

水切割即以20分為純水切割與磨料液切割。純水切割主要切割軟材或薄板。高壓水來切割各種材料，分為純水切割與磨料液切割。純水切割主要切割軟材或薄板。

3、激光切割。主要針對高密度晶圓排版，崩邊管控非常嚴格的晶圓切割。主要應用于整流橋、可控硅、觸發管、VNOS等，目前應用范圍比較窄。

機械式金剛石劃片刀上機工藝

機械式金剛石刀片是晶圓劃片的主流技術。金剛石劃片刀以每分鐘30K-50K的高轉速切割晶圓，同時，承載著晶圓的工作臺以一定的速度沿切割道方向直線運動，切割晶圓產生的碎屑被冷卻水及刀片的容屑槽帶走。

因為硅材料的脆性，機械切割方式會(huì )對晶圓的正面和背面產生機械應力，在切割過程中在芯片的邊緣產生正崩及背崩。

正崩和背崩崩角會(huì )降低芯片的機械強度，初始的芯片邊緣裂隙在后續的封裝工藝或在產品的使用中會(huì )進一步擴散，可能引起芯片斷裂，從而導致電性失效。另外，如果崩角進入了用于保護芯片內部電路、防止劃片損傷的密封環內部時，芯片的電器性能和可靠性都會(huì )受到影響。

如何解決機械式劃片過程中產生的崩邊？除了優化劃片刀本身，還有切割過程中的工藝參數可幫助解決這一問題。

工藝詳解

通過不斷的修改切割參數及工藝設定，與劃片刀達到一個穩定的平衡，有效解決崩邊問題的發生，以下是切割參數與工藝設定的操作詳解。

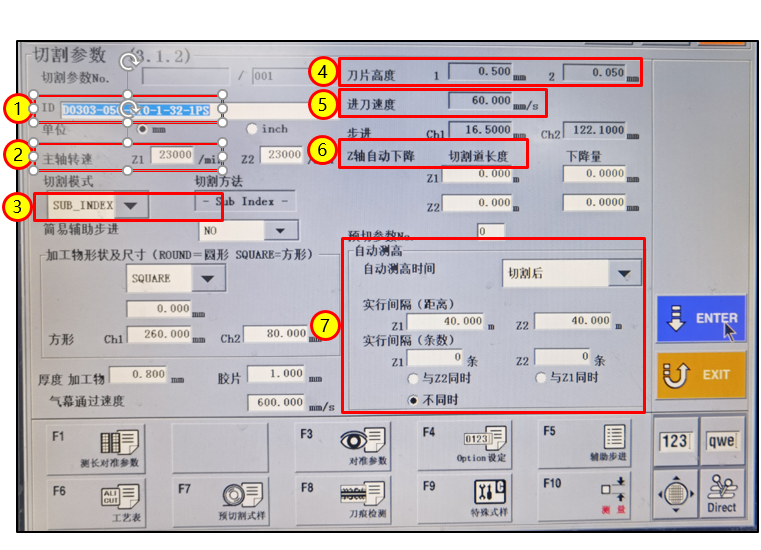

1、ID命名：D表示是DFN產品；0303表示產品尺寸；050表示管腳間距；010表示管腳個數；1表示產品有多少單元；32表示刀片厚度。

2、主軸轉速：范圍在10000~30000rp/min之間，常用值23000rp/min。

3、切割模式：SUB_INDEX表示按照設置的切割模式進行切割。

4、刀片高度：全自動范圍0.4~0.6mm，常用值0.5mm。

5、進刀速度：

管腳間距0.3~0.35mm，進刀速度為45mm/s；

管腳間距0.4~0.45mm，進刀速度為55mm/s；

管腳間距0.5mm，進刀速度為60mm/s。

6、Z軸自動下降：切割過程中刀片磨耗，Z1/Z2切割達到設定長度后自動下降量。

7、自動測高：在切割中/切割后當Z1/Z2切割距離達到設定值時自動測高，可選Z1\Z2同時測高，可選Z1\Z2同時或不同時。（與Z1同時：表示當Z1軸切割米數達到設定的數值時，Z1\Z2同時測高；不同時：表示其中任意一軸達到設定值時兩軸同時測高。）

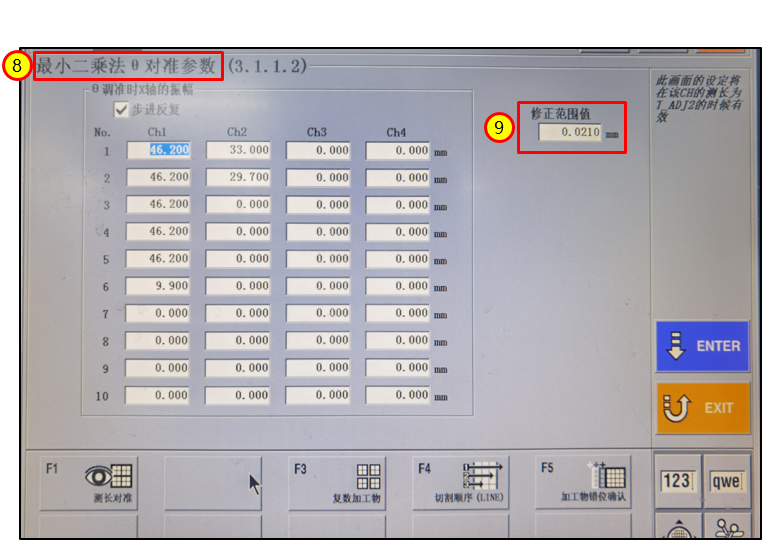

8、最小二乘法——最準參數：對準過程X軸在每個面的步進振幅以及步進次數，參數中通過對最小二乘法的設置來管控切割時切在中心點上。

9、修整范圍值：對準時的偏差值，任意一點超出范圍設備報警，1B范圍值≤0.025，常用值0.022；4B范圍值≤0.025，常用值0.018。

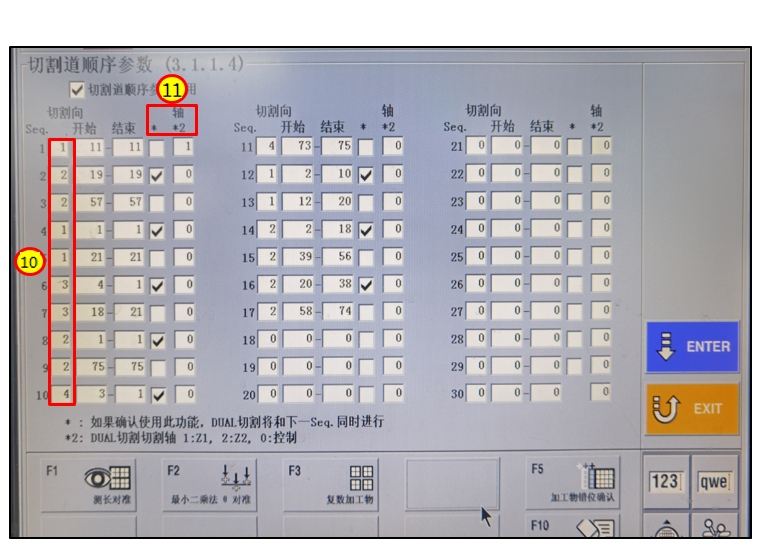

切割順序：

10、1代表CH1面，2代表CH2面，3代表CH1面沖水，4代表CH2面沖水。

11、*中到的√代表兩個步驟同時進行雙刀切割；*2: 1表示Z1軸，2表示Z2軸，0表示控制

注意事項：

1、將產品CH1面和CH2面進行分割（保證真空度）。

2、去邊，雙刀同時進行，按照正常切割順序進行，去完邊后進行沖水，保證廢邊被沖走。

3、廢邊切除完畢按順序進行剩余產品切割。

4、保證切割整個過程不能漏切。

5、產品需先切除所有廢邊（防止在切割過程中打刀）。

6、切完廢邊需進行沖水操作。

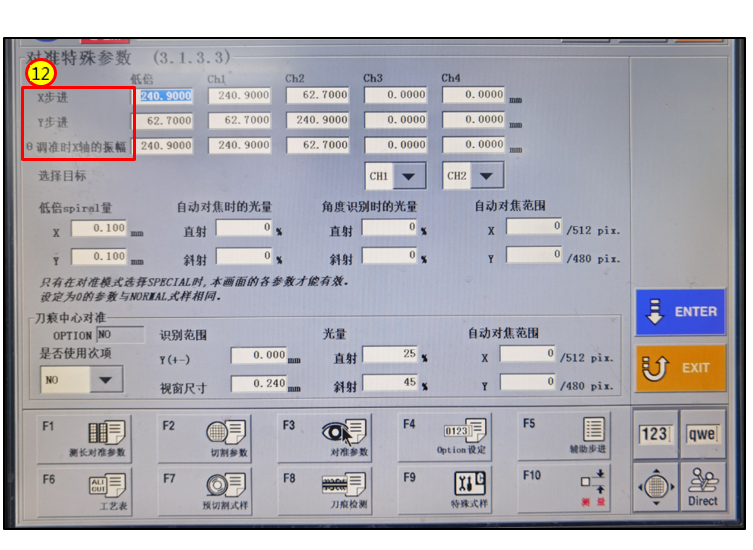

對準特殊參數：

12、X/Y步進：各切割向上X/Y方向的對準步進移動量。

θ調準時X軸的振幅：各切割向上自動對準動作中θ調準時X軸的移動振幅。

計算方式：

Ch1:（Ch1面產品尺寸+切割道寬度）×（Ch1面產品數量-1）

Ch2:（Ch2面產品尺寸+切割道寬度）×（Ch2面產品數量-1）

注意事項：

1、當產品尺寸很小時，X/Y步進可設為單顆產品尺寸+切割道寬度mm，避免對準時找不到目標，對準無法通過。

2、4B需加廢邊距離（廢邊寬度可用高倍鏡或直接在設備上測量）。
